راهنمای جامع انتخاب و طراحی قلاب های حمل قطعات بتنی پیش ساخته
مقدمه
در صنعت ساختمانسازی مدرن، استفاده از قطعات بتنی پیش ساخته به دلیل سرعت بالا، کیفیت ساخت کنترلشده و کاهش هزینهها به یک استاندارد تبدیل شده است. با این حال، یکی از حیاتیترین مراحل در زنجیره استفاده از این قطعات، فرآیند دکفرماسیون (خارج کردن از قالب)، بارگیری، انتقال و نصب آنها در کارگاه است. در تمام این مراحل، قلاب های حمل قطعات پیش ساخته بتنی نقش واسطه اصلی میان جرثقیل و بتن را ایفا میکنند. طراحی یا انتخاب نادرست این قلابها نه تنها میتواند به قطعه بتنی آسیب جدی بزند، بلکه خطرات جانی جبرانناپذیری را نیز در پی دارد. در این مقاله به بررسی انواع قلابها، نکات فنی مکانیابی و اصول طراحی ایمن آنها میپردازیم.
کاربردهای اصلی قلابهای حمل در بتن پیش ساخته
قلابها صرفاً برای بلند کردن قطعه نیستند؛ بلکه در چرخه عمر موقت قطعه تا پیش از نصب نهایی، وظایف متعددی را بر عهده دارند:
- خارج کردن قطعه از قالب (Demolding): اولین جایی که قطعه بتنی تحت تنش قرار میگیرد، لحظه جدا شدن از قالب است که معمولاً به دلیل مکش قالب، نیروی زیادی نیاز دارد.
- بارگیری و تخلیه (Loading & Unloading): انتقال قطعات از کارخانه تولیدی به انبار و سپس بارگیری روی تریلرها.
- چرخاندن و تغییر زاویه (Rotating): در قطعاتی مثل دیوار بتنی پیش ساخته، نیاز است که قطعه از حالت افقی (زمان بتنریزی) به حالت عمودی (زمان نصب) چرخیده شود.
- نصب نهایی (Installation): هدایت دقیق قطعه (مانند قرار دادن نیوجرسی بتنی در محل پروژه یا تراز کردن قرنیز بتنی روی پلها).
انواع سیستمها و قلاب های حمل قطعات بتنی پیش ساخته
برای اتصال سیمبکسل یا زنجیر جرثقیل به قطعه پیش ساخته، از تجهیزات و روشهای مختلفی استفاده میشود که متداولترین آنها عبارتند از:
۱. میلگردهای خمشده (Hooked Rebars)

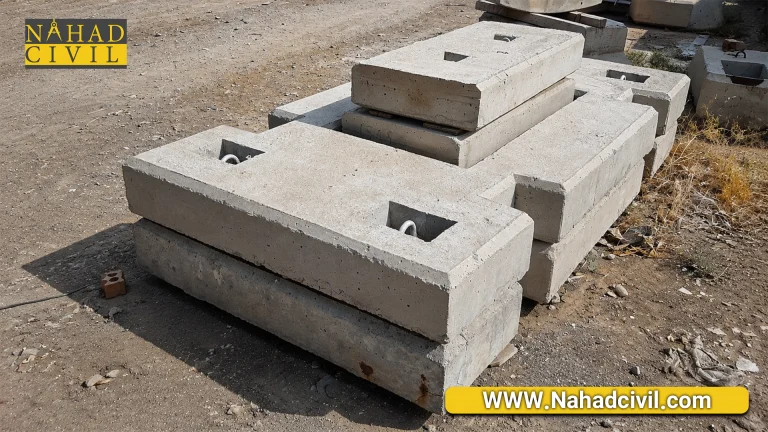

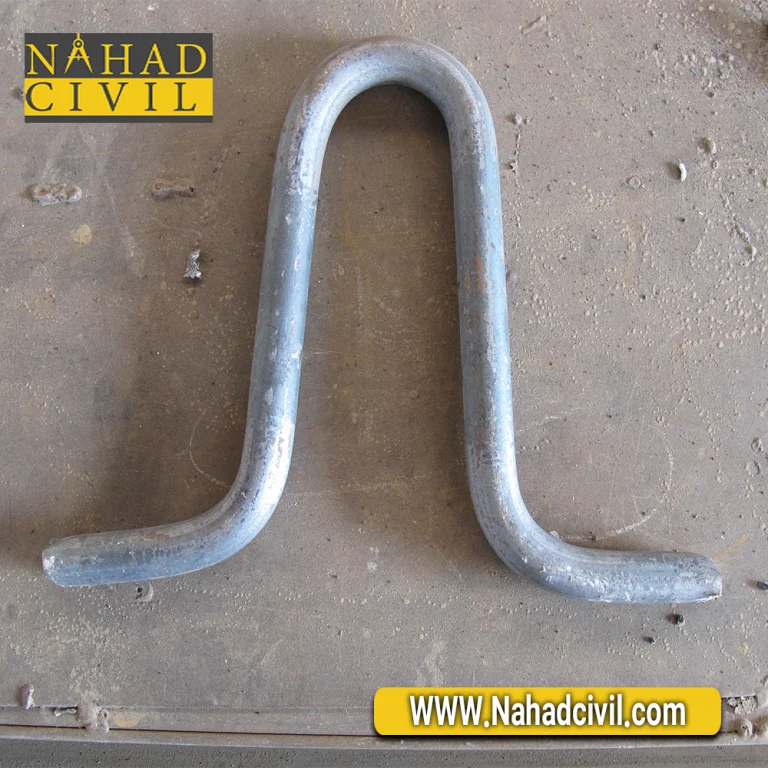

سادهترین و ارزانترین روش، استفاده از میلگردهای معمولی (عمدتاً فولاد نرم و شکلپذیر A1 یا A2) است که به شکل قلاب خم شده و پیش از بتنریزی درون قطعه مهار میشوند.
۲. سیستمهای گلمیخ و پینهای سر پهن (Anchor Pins)
این پینها که در داخل بتن دفن میشوند، دارای یک سر پهن هستند که به کمک کلاچهای مخصوص (Ring Clutches) به زنجیر جرثقیل متصل میشوند. امنیت این سیستم بسیار بالا بوده و سرعت کار را افزایش میدهد.
۳. مهرهها و بوشهای رزوهای مدفون (Threaded Inserts)

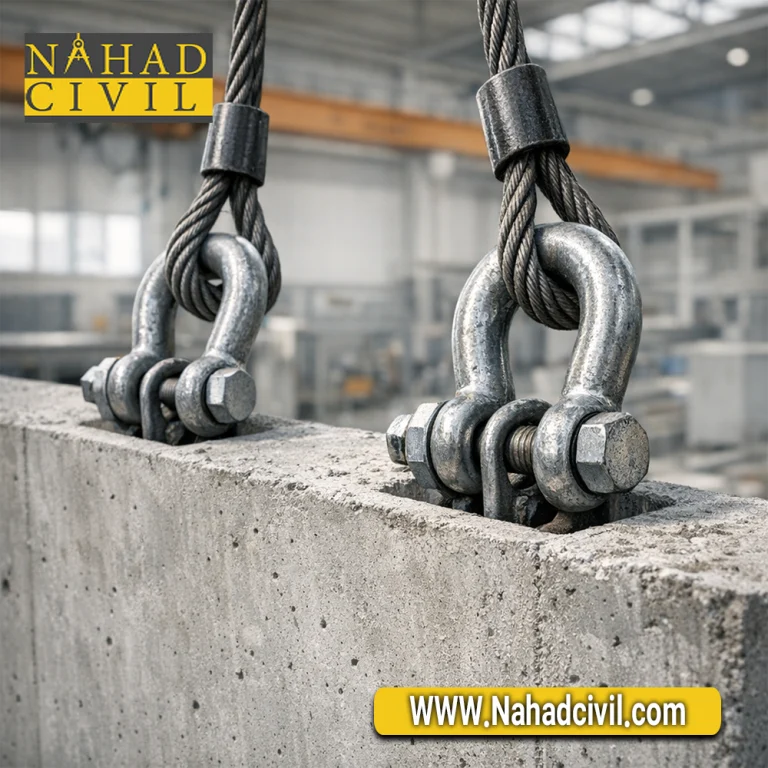

بوشهای فلزی رزوهداری هستند که درون بتن جاسازی میشوند. هنگام حمل، پیچهای حلقهای (Eyebolts) درون آنها بسته شده و پس از نصب، پیچها باز میشوند تا سطح قطعه بتنی کاملاً صاف باقی بماند.
۴. ورقهای فلزی جوششده (Welded Steel Plates)
در قطعات بسیار سنگین یا خاص، ورقهای فلزی ضخیم به میلگردهای تقویتی سازه جوش داده میشوند و سوراخی روی ورق برای عبور شِگِل (shackles) جرثقیل تعبیه میشود.
| نوع قلاب | مزایا | معایب/محدودیتها |
|---|---|---|
| میلگرد خم شده | هزینه بسیار کم | ظاهر بد – خطر خمیدگی مجدد |
| پین سر پهن (گل میخ) | سرعت و امنیت بالا | نیاز به کلاچ مخصوص – هزینه متوسط |
| بوش رزوهای مدفون | نمای نهایی کاملا صاف | خطر ورود بتن به رزوه در زمان بتنریزی |
اصول مکانیابی و نصب قلابها در قطعات بتنی
قرارگیری نادرست قلابها میتواند باعث ایجاد ترکهای عمیق، دفرمگی یا حتی شکستن قطعه در حین بلند کردن شود. در طراحی محل نصب باید دو اصل کلیدی رعایت شود:
- حداقل رساندن لنگر خمشی: قلابها باید به گونهای جانمایی شوند که لنگرهای خمشی و تنشهای کششی ناشی از وزن خودِ قطعه در حین بلند شدن به حداقل برسد.
- عبور راستای نیرو از مرکز جرم (ثقل): محل نصب قلابها باید به شکلی محاسبه شود که برآیند نیروهای جرثقیل دقیقاً از مرکز ثقل قطعه بتنی پیش ساخته عبور کند. این کار از کج شدن، تاب خوردن و چرخش ناخواسته قطعه در هوا جلوگیری میکند.
پیشگیری از پدیده خطرناک قلوهکن شدن بتن
نیروی کششی حاصل از وزن قطعه به همراه نیروهای دینامیکی (ضربه ناشی از حرکت ناگهانی جرثقیل) میتواند تنش برشی شدیدی در بتن اطراف قلاب ایجاد کند. در صورتی که طراحی ضعیف باشد، بتن اطراف قلاب به صورت ترد و ناگهانی شکسته شده و قلاب به همراه مخروطی از بتن از قطعه جدا میشود (پدیده قلوهکن شدن).
راهکارهای مهندسی برای جلوگیری از این حادثه:
- افزایش طول مهار قلاب: انتهای قلاب یا میلگرد مدفون باید به اندازه کافی در بتن نفوذ کند و ترجیحاً دارای خم استاندارد باشد.
- استفاده از آرماتورهای تقویتی (میلگرد دوخت): قرار دادن آرماتورهای کششی اضافی در اطراف قلاب برای انتقال نیرو به بدنه اصلی بتن.
- طراحی بر اساس گسیختگی شکلپذیر: سیستم حمل باید به گونهای طراحی شود که در صورت اعمال بار بیش از حد مجاز، ابتدا بخش فولادی (قلاب) دچار تسلیم و تغییر شکل پلاستیک (شکلپذیر) شود و علائم تسلیم را نشان دهد، نه اینکه بتن به صورت ناگهانی (ترد) قلوهکن شود.
جمعبندی
ایمنی در حمل و نقل قطعات بتنی پیش ساخته مستقیماً به طراحی مهندسی، انتخاب متریال مناسب برای قلابها و اجرای دقیق آرماتوربندی دور آنها بستگی دارد. نادیده گرفتن استانداردهای حمل، نه تنها خسارات مالی سنگینی به قطعات پیشساخته وارد میکند، بلکه ایمنی کارگاه را به خطر میاندازد.
سوالات متداول در ارتباط با قلاب های حمل قطعات بتنی پیش ساخته
آیا استفاده از میلگردهای معمولی ساختمانی به عنوان قلاب حمل مجاز است؟
بله، اما باید از فولادهای نرم و شکلپذیر (مانند ردههای A1 یا نهایتاً A2) استفاده شود که در برابر خمکاری مجدد و ضربههای دینامیکی جرثقیل شکننده نباشند. استفاده از میلگردهای سختآجدار (مانند A3) به دلیل ترد بودن و احتمال شکست ناگهانی آنها تحت بار، اصلاً توصیه نمیشود.
تفاوت اصلی بین پین سر پهن و بوش رزوهای چیست؟
پینهای سر پهن سرعت کار بسیار بالایی دارند و با کلاچهای مخصوص در چند ثانیه متصل و آزاد میشوند که برای پروژههای با تیراژ بالا عالی است. در مقابل، بوشهای رزوهای نیاز به باز و بسته کردن پیچ دارند که زمانبرتر است، اما در نهایت نمای بتن را کاملاً صاف و بدون برآمدگی تحویل میدهند.
چرا در زمان جابجایی بتن پیشساخته، پدیده قلوهکن شدن رخ میدهد؟
این اتفاق زمانی میافتد که بتن اطراف قلاب نتواند کشش ناشی از وزن قطعه یا ضربههای جرثقیل را تحمل کند. علت اصلی آن معمولاً پایین بودن مقاومت بتن در روزهای اولیه دکفرماسیون، عدم استفاده از میلگردهای تقویتی (میلگرد دوخت) دور قلاب، یا عمق کم قرارگیری قلاب درون بتن است.
شگل (Shackle) چیست و چه کاربردی در حمل قطعات بتنی دارد؟
شگل یک اتصال فلزی U شکل و مجهز به یک پین پیچی یا ضامندار است. این قطعه به عنوان واسط ایمن، زنجیر یا سیمبکسل جرثقیل را به سوراخهای تعبیهشده روی ورقهای فلزی یا قلابهای قطعه بتنی متصل میکند تا از رها شدن ناگهانی بار جلوگیری شود.
آیا میتوان قلابهای فلزی بیرونزده را پس از نصب روی قطعه باقی گذاشت؟
این مورد بستگی به نقش قطعه دارد به عنوان مثال اگر قطعهای مانند دیوار بتنی باشد به دلیل اینکه امکان دارد در آینده مجدد جابهجا شود قلابها باید باقی بمانند اما در بعضی قطعات خاص، پس از تولید قطعه بتنی و درآوردن از قالب، قلابها بریده میشوند.
