دیوار بتنی پیش ساخته به دلیل سرعت اجرای بالا، کیفیت کنترل شده در کارخانه و دوام فوقالعاده، محبوبترین انتخاب برای حصارکشی و محوطهسازی در پروژههای عمرانی سراسر جهان است. در این مقاله تخصصی از تحریریه شرکت نهاد، به بررسی دقیق ضوابط طراحی و محاسبات دیوار پیش ساخته بتنی محوطه بر اساس نشریات ۵۵ و ۳۲۷ سازمان برنامه و بودجه میپردازیم.

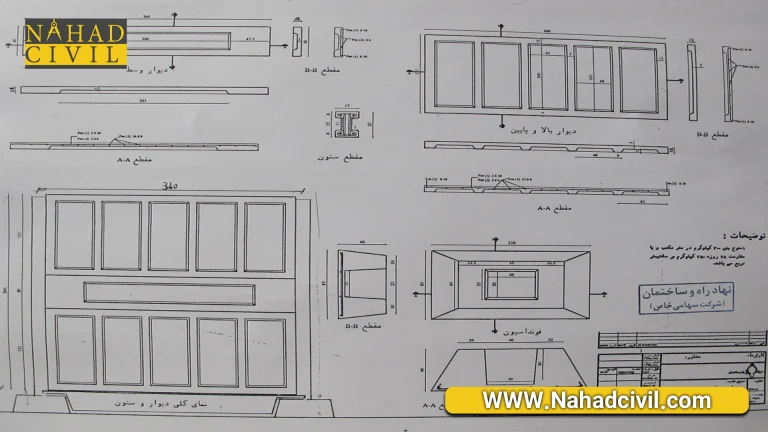

مشخصات فنی اجزای دیوار بتنی پیش ساخته
برای دستیابی به پایداری مطلوب در یک دیوار بتنی پیش ساخته، رعایت ابعاد استاندارد در سه بخش اصلی الزامی است:
- فونداسیون: ابعاد کف ۱.۵ در ۰.۹ متر با ارتفاع ۵۰ سانتیمتر (طرح مخروطی ناقص).
- ستون: طول کل ۳.۴ متر (که ۴۰ سانتیمتر آن داخل فونداسیون قرار میگیرد)؛ دارای شیارهای جانبی جهت مهار پنلها.
- پنل (دیوار): طول ۴ متر، ارتفاع ۱.۵ متر و ضخامت ۱۲ سانتیمتر.
- نوع اتصال: اتصال ستون به فونداسیون از طریق گلدانی و ملات ماسه سیمان.
۱. طراحی فونداسیون دیوار بتنی پیش ساخته
بر اساس ضوابط نشریه ۵۵، فونداسیون یک دیوار بتنی آماده باید به گونهای طراحی شود که علاوه بر وزن مرده، بارهای جانبی ناشی از باد و ضربات احتمالی را به خاک منتقل کند.
ظرفیت باربری و ابعاد
در خاکهای معمول ایران با ظرفیت باربری 1.5 تا 2 کیلوگرم بر سانتیمتر مربع، ابعاد ذکر شده کاملاً بهینه هستند. طبق نشریه ۳۲۷، کنترل ظرفیت باربری خاک از فرمول زیر انجام میشود:
q_allow=P/A
در این فرمول:
- q : ظرفیت باربری مجاز خاک.
- p : مجموع وزن دیوار، ستون و سربارهای احتمالی.
- A : مساحت سطح تماس فونداسیون با خاک.

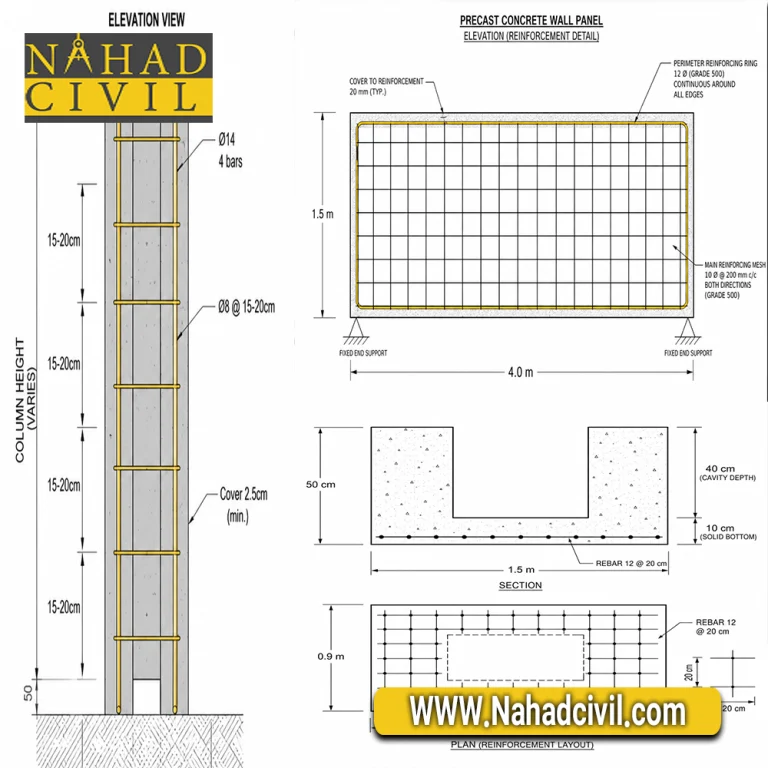

آرماتورگذاری پیشنهادی فونداسیون
- شبکه کف: میلگرد نمره ۱۲ با فواصل ۲۰ سانتیمتر.
- کاور بتن (پوشش): حداقل ۴ سانتیمتر جهت جلوگیری از خوردگی میلگرد در تماس با خاک.
۲. طراحی و محاسبات ستون پیش ساخته
ستون در سیستم دیوار بتنی محوطه، نقش انتقالدهنده بارهای جانبی به زمین را بر عهده دارد. طبق نشریه ۳۲۷، این عضو باید در برابر کمانش و نیروهای خمشی مقاوم باشد.
- کنترل کمانش: با توجه به طول آزاد ۳ متری ستون پس از نصب، کنترل کمانش بر اساس سختی مقطع انجام میشود.
- جزئیات آرماتوربندی: استفاده از ۴ عدد میلگرد طولی و خاموتهای نمره ۸ با فواصل ۱۵ تا ۲۰ سانتیمتر توصیه میشود.
- پوشش بتن: حداقل ۲.۵ سانتیمتر.
۳. طراحی پنل دیوار بتنی محوطه
پنلها به عنوان قطعات پرکننده بین ستونها عمل میکنند. در طراحی این قطعات، کنترل خمش ناشی از فشار باد و ضربه بسیار حائز اهمیت است.
مفروضات طراحی پنل
در محاسبات فنی، پنل به صورت دو سر گیردار فرض شده و ضریب بازوی لنگر (اهرم) برابر 0.9 در نظر گرفته میشود. جهت مسلحسازی استاندارد:
- شبکه اصلی: میلگرد نمره ۱۰ با فواصل ۲۰ سانتیمتر.
- تقویت لبهها: استفاده از کلاف میلگرد 12 در محیط پنل.
- قطعات مدفون: تعبیه قلابهای فولادی جهت حمل ایمن با جرثقیل.
سوالات متداول
طراحی دیوار بتنی پیش ساخته بر اساس کدام نشریات انجام میشود؟
طراحی دیوار بتنی پیش ساخته محوطهای معمولاً با استناد به نشریه ۵۵ و نشریه ۳۲۷ انجام میشود. این نشریات الزامات مربوط به طراحی فونداسیون، ستون، پنل بتنی، آرماتورگذاری و نکات اجرایی را مشخص میکنند.
آیا دیوار بتنی پیش ساخته محوطهای عضو باربر محسوب میشود؟
در اغلب پروژهها، دیوار بتنی محوطه به عنوان دیوار غیر باربر یا با عملکرد سازهای محدود در نظر گرفته میشود. با این حال، همین دیوار باید در برابر وزن خود، فشار باد، ضربه احتمالی و شرایط محیطی بهدرستی طراحی شود.
برای طراحی فونداسیون دیوار بتنی چه عواملی اهمیت دارد؟
در طراحی فونداسیون دیوار بتنی، عواملی مانند وزن قطعات، بار جانبی باد، ظرفیت باربری خاک، ابعاد پی و احتمال نشست ناهمگون اهمیت زیادی دارند. اگر این موارد درست بررسی نشوند، پایداری کل دیوار بتنی پیش ساخته تحت تاثیر قرار میگیرد.
حداقل مقاومت بتن مناسب برای دیوار پیش ساخته بتنی چقدر است؟
بر اساس ضوابط رایج اجرایی، برای تولید دیوار پیش ساخته بتنی معمولاً بتن با رده مقاومتی حداقل C25 توصیه میشود. این مقاومت به افزایش دوام، کاهش ترکخوردگی و بهبود عملکرد قطعه در زمان حمل و نصب کمک میکند.
در طراحی ستون دیوار بتنی پیش ساخته چه نکتهای مهمتر است؟
یکی از مهمترین نکات در طراحی ستون، کنترل کمانش و مقاومت آن در برابر بارهای جانبی است. طول آزاد ستون، نوع مقطع، میزان آرماتور طولی و خاموتگذاری همگی باید بهگونهای انتخاب شوند که ستون در زمان بهرهبرداری پایدار بماند.
پنل دیوار بتنی آماده چگونه طراحی میشود؟
پنل دیوار بتنی آماده معمولاً به عنوان قطعهای پیش ساخته بین دو ستون قرار میگیرد و باید از نظر خمش، ترکخوردگی و مقاومت در برابر فشار باد بررسی شود. در این بخش، ضخامت پنل، نحوه آرماتورگذاری و جزئیات تقویتی لبهها اهمیت زیادی دارد.
آیا نوع اتصال ستون به فونداسیون در عملکرد دیوار بتنی موثر است؟
بله، نوع اتصال ستون به فونداسیون تاثیر مستقیم بر پایداری و دوام دیوار دارد. اگر اتصال بهدرستی اجرا نشود، ممکن است ستون در برابر نیروهای جانبی یا نشست زمین دچار جابهجایی شود و عملکرد کل دیوار بتنی محوطه کاهش پیدا کند.
هنگام فروش دیوار بتنی چه مشخصات فنی باید از تولیدکننده دریافت شود؟
هنگام فروش دیوار بتنی بهتر است اطلاعاتی مانند ابعاد دقیق قطعات، رده بتن، نوع آرماتور، جزئیات فونداسیون، روش اتصال، وزن هر قطعه و شرایط نصب از تولیدکننده دریافت شود. این اطلاعات به خریدار کمک میکند انتخاب دقیقتر و مطمئنتری داشته باشد.
آیا دیوار بتنی پیش ساخته برای همه نوع خاک مناسب است؟
خیر، هرچند دیوار بتنی پیش ساخته در بسیاری از پروژهها قابل استفاده است، اما نوع خاک محل اجرا باید بررسی شود. در خاکهای سست، دستی یا دارای احتمال نشست، ممکن است نیاز به اصلاح بستر یا تغییر در ابعاد فونداسیون وجود داشته باشد.
چرا طراحی مهندسی در دیوار بتنی پیش ساخته اهمیت دارد؟
چون طراحی مهندسی باعث میشود دیوار از نظر ایمنی، دوام، پایداری و طول عمر عملکرد مناسبی داشته باشد. در مقابل، اجرای تجربی و بدون محاسبه ممکن است باعث ترک، نشست، ناپایداری و افزایش هزینههای تعمیر در آینده شود.
